向上电子DL-PT202G-2mA:2mA精密电压互感器
“向上电子DL-PT202G-2mA:2mA精密电压互感器”参数说明
| 品牌： | 南京向上 | 类型： | 电压互感器 |
| 型号： | DL-PT202G | 规格： | 2mA:2mA 1mA:2mA |
| 商标： | UP.ELEC | 包装： | 精品盒装 |
| 产量： | 1000000 |
“向上电子DL-PT202G-2mA:2mA精密电压互感器”详细介绍

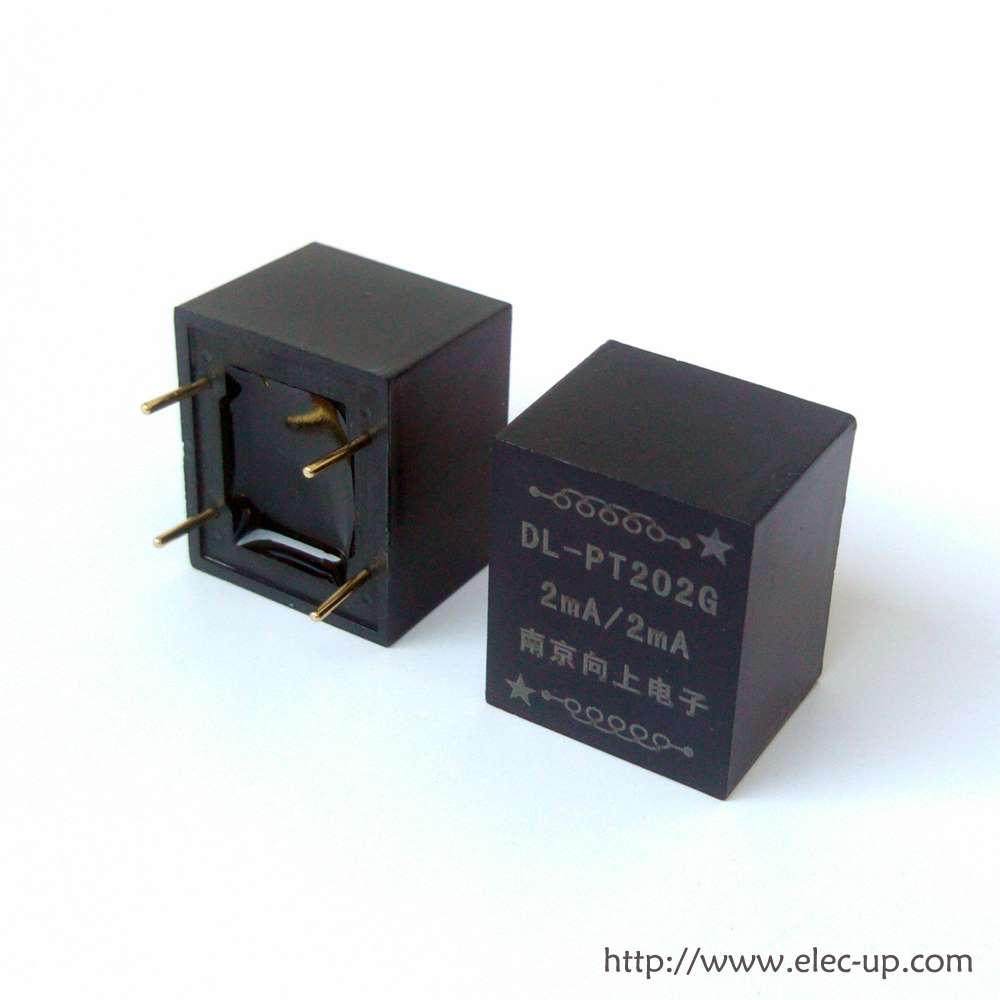

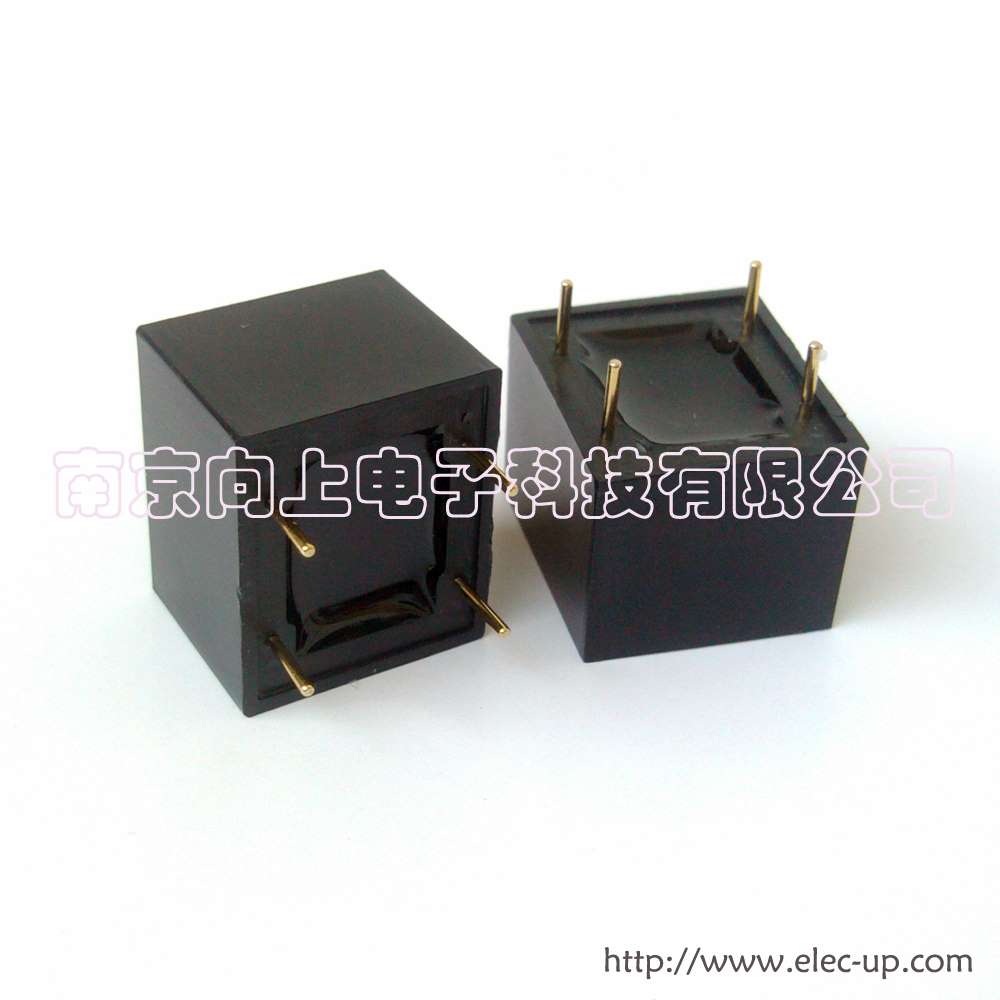

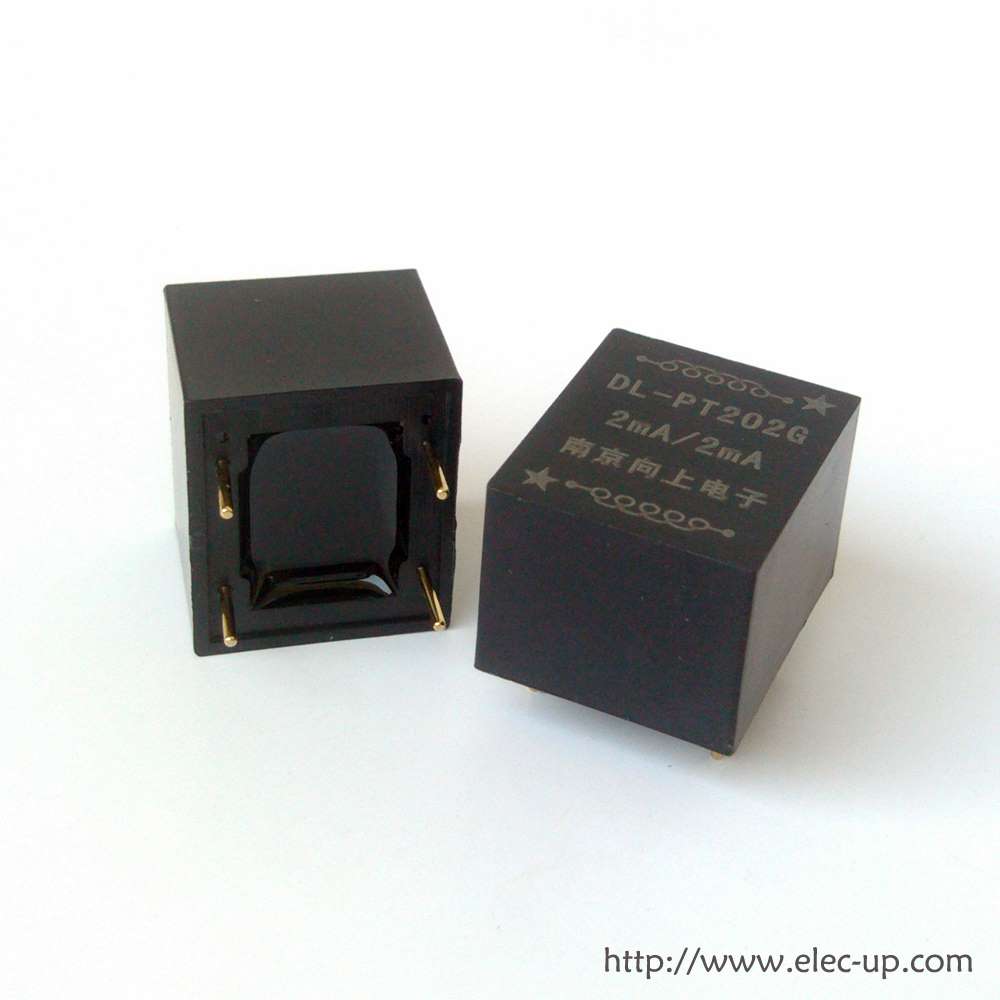

实物展示：
名称：电流型电压互感器
型号：DL-PT202G
规格：2mA:2mA
精度：0.2级
角差：12分
线性度：0.1%
线性范围：0~10mA
特点：体积小、高度矮、精度高、一致性好、外形美观、使用寿命长

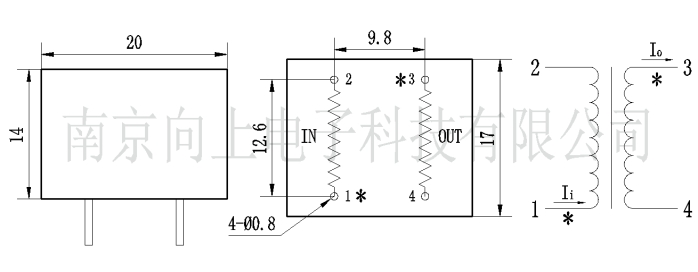

尺寸图如下：
1、很多客户在咨询电流型电压互感器时，对使用方法有所生疏。甚至会在“2mA 是电流，如何实现电压测量？”这样的基本问题上提出疑问。下面，我们针对 2mA/2mA 的电压互感器进行详细说明。
?
2、在说明之前再补充一个客户经常遇到的问题，虽然市场上以2mA/2mA 最为常规，不过也有一些厂家标出 1mA/1mA ，甚至还会有 3mA/1mA 这些变比。其实对于 1mA/1mA 和 3mA/1mA 来说，在使用材料，生产工艺，还有工作原理上，与 2mA/2mA 完全一模一样，是一些厂家针对客户的需求有针对性的标出的或订制的变比规格。客户在正常选型时，还是要以 2mA/2mA 为选型原则 。
?
3、互感器工作原理：（如下图所示）当输入端输入电压时，先在被测电压后面串联一个限流电阻R ′，将被测电压转换成 2mA 左右的工作电流输入给互感器，然后互感器以 1/1 等比输出 2mA 左右电流，最后在互感器输出端并联电阻 R 或接运放，实现输出端的电压采集，从而实现了 从高电压到低电压 的 隔离 与 转换测量 。
?

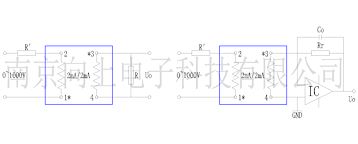

4、接线方式示意图（以DL-PT202G 为例）
6、实际举例（用互感器DL-PT202G ，如何实现 220V 转 0.5V ？）
首先，通过了解，DL-PT202G饱和电压为0.5 V ，客户所需采集的电压为 0.2V 小于互感器 的0.5V饱和电压，所以客户只需按图 1.1 用电阻采样即可。具体使用方法如下介绍：
客户先按图1.1所示，在 220V 后面串联一个 110K Ω的限流电阻，得到 I=220V/(110K Ω +0.09K Ω ) ≈ 1.998mA ，此时 220V 时互感器工作电流约为 1.998mA ，此外互感器等比输出 1.998mA 电流（暂不考虑误差），然后在互感器后面并联一个采样电阻 R=0.2V/1.998mA=100.1 Ω。即可实现 220V/0.2V 的转换。
说明：计算输入的工作电流时，0.09KΩ为互感器输入端线圈内阻，计算时需考虑在内。
?
7、如果客户将采出的电压输入给单片机AD ，则要根据 AD 的有效值与互感器饱和电压的大小比较来确定使用何种采样方式。单片机需要的是直流信号，所以互感器采采样出来的电压需先进行整流才能输入给单片机 AD 口。在设计时一定要将整流中的二极管导通电压考虑在内。
?
8、AD 简易介绍

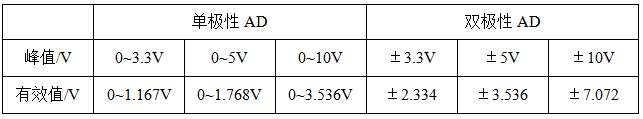

电路里面的模拟信号转换为数字信号的电路简称AD电路， AD 分为单级性 AD 和双极性 AD 两种。 双极性AD 有效值电压是用 峰值电压除以 获得 ， 而 单极性AD， 有效值电压是用 峰值电压除以 获得 。 互感器涉及的常用AD峰值电压与有效值电压对应关系如下：
9、在设定额定工作电流时，为了更好的保证精度与线性，建议将工作电流设定在1mA~4mA
之间更为妥当。需结合考虑互感器饱和电压与负载能力。
?
10 、两种 采样 方 法 的优缺点
（ 1 ）电阻采样法
优点：线路简单， 不需要外接电源，成本较低， 精度较高。
缺点：输出电压有一定限制，负载电阻越大， 精度越差，角差越大 。
（ 2 ）运放采样法
优点：精度高 ， 相位差小，负载能力强 ， 输出电压高。对单极性AD，运放正反馈端可加固定的基准参考电压来解决。同时，为简化线路，用于相位补偿的 c 和 r ，一般不用接。如需补偿，通常采用软件方式。
缺点： 运放需外接电源，线路 复杂 ，电路整体可靠性会有所降低，设计成本也相对较高。
名称：电流型电压互感器
型号：DL-PT202G
规格：2mA:2mA
精度：0.2级
角差：12分
线性度：0.1%
线性范围：0~10mA
特点：体积小、高度矮、精度高、一致性好、外形美观、使用寿命长
尺寸图如下：
2mA/2mA
电流型
电压互感器使用指南
?
1、很多客户在咨询电流型电压互感器时，对使用方法有所生疏。甚至会在“2mA 是电流，如何实现电压测量？”这样的基本问题上提出疑问。下面，我们针对 2mA/2mA 的电压互感器进行详细说明。
?
2、在说明之前再补充一个客户经常遇到的问题，虽然市场上以2mA/2mA 最为常规，不过也有一些厂家标出 1mA/1mA ，甚至还会有 3mA/1mA 这些变比。其实对于 1mA/1mA 和 3mA/1mA 来说，在使用材料，生产工艺，还有工作原理上，与 2mA/2mA 完全一模一样，是一些厂家针对客户的需求有针对性的标出的或订制的变比规格。客户在正常选型时，还是要以 2mA/2mA 为选型原则 。
?
3、互感器工作原理：（如下图所示）当输入端输入电压时，先在被测电压后面串联一个限流电阻R ′，将被测电压转换成 2mA 左右的工作电流输入给互感器，然后互感器以 1/1 等比输出 2mA 左右电流，最后在互感器输出端并联电阻 R 或接运放，实现输出端的电压采集，从而实现了 从高电压到低电压 的 隔离 与 转换测量 。
?
4、接线方式示意图（以DL-PT202G 为例）
图1.1?
电阻采样图
???????????????????????图1.2?运放采样图
5、对于以上两个图的选用，当客户所需采集的电压小于互感器饱和电压时，按
图1.1
直接接电阻R进行采样即可；当客户所需采集的电压大于互感器饱和电压时，按
图1.2
接运放进行采样。
6、实际举例（用互感器DL-PT202G ，如何实现 220V 转 0.5V ？）
首先，通过了解，DL-PT202G饱和电压为0.5 V ，客户所需采集的电压为 0.2V 小于互感器 的0.5V饱和电压，所以客户只需按图 1.1 用电阻采样即可。具体使用方法如下介绍：
客户先按图1.1所示，在 220V 后面串联一个 110K Ω的限流电阻，得到 I=220V/(110K Ω +0.09K Ω ) ≈ 1.998mA ，此时 220V 时互感器工作电流约为 1.998mA ，此外互感器等比输出 1.998mA 电流（暂不考虑误差），然后在互感器后面并联一个采样电阻 R=0.2V/1.998mA=100.1 Ω。即可实现 220V/0.2V 的转换。
说明：计算输入的工作电流时，0.09KΩ为互感器输入端线圈内阻，计算时需考虑在内。
?
7、如果客户将采出的电压输入给单片机AD ，则要根据 AD 的有效值与互感器饱和电压的大小比较来确定使用何种采样方式。单片机需要的是直流信号，所以互感器采采样出来的电压需先进行整流才能输入给单片机 AD 口。在设计时一定要将整流中的二极管导通电压考虑在内。
?
8、AD 简易介绍
电路里面的模拟信号转换为数字信号的电路简称AD电路， AD 分为单级性 AD 和双极性 AD 两种。 双极性AD 有效值电压是用 峰值电压除以 获得 ， 而 单极性AD， 有效值电压是用 峰值电压除以 获得 。 互感器涉及的常用AD峰值电压与有效值电压对应关系如下：
9、在设定额定工作电流时，为了更好的保证精度与线性，建议将工作电流设定在1mA~4mA
之间更为妥当。需结合考虑互感器饱和电压与负载能力。
?
10 、两种 采样 方 法 的优缺点
（ 1 ）电阻采样法
优点：线路简单， 不需要外接电源，成本较低， 精度较高。
缺点：输出电压有一定限制，负载电阻越大， 精度越差，角差越大 。
（ 2 ）运放采样法
优点：精度高 ， 相位差小，负载能力强 ， 输出电压高。对单极性AD，运放正反馈端可加固定的基准参考电压来解决。同时，为简化线路，用于相位补偿的 c 和 r ，一般不用接。如需补偿，通常采用软件方式。
缺点： 运放需外接电源，线路 复杂 ，电路整体可靠性会有所降低，设计成本也相对较高。
“向上电子DL-PT202G-2mA:2mA精密电压互感器”其他说明
| ? | DL-PT202G |
| 额定输入电流 | 2mA |
| 额定输出电流 | 2mA |
| 相位差 | ≤20＇ |
| 最大负载 | 300Ω(2mA时) |
| 饱和电压 | 0.6V |
| 线性度 | ≤0.1% |
| 隔离耐压 | ≥4000V |
| 用途 | 电压检测 |
| 同名端 | 1、3脚同名（对角同名） |
| 密封材料 | 环氧树脂 |
| 安装方式 | 印制板安装 |
| 工作温度 | -35℃~+70℃ |
编辑：台州向上电子科技有限公司 时间：2018/05/11
