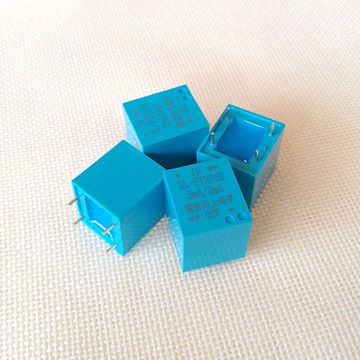

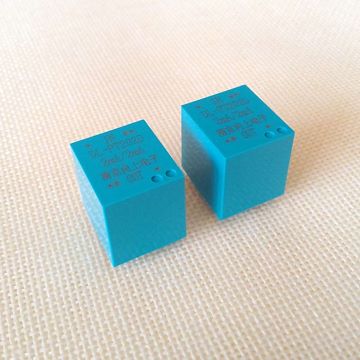

实物展示：
名称：交流微型精密电流型电压互感器
型号：DL-PT202D
规格：2mA/2mA ? ? 1mA/1mA
检测范围：0~1000V
精度等级：0.1级
主用于：电压精密测量、功率检测、配变负控无功补偿装置
结构参数：
1、很多客户在咨询电流型电压互感器时，对使用方法有所生疏。甚至会在“2mA 是电流，如何实现电压测量？”这样的基本问题上提出疑问。下面，我们针对 2mA/2mA 的电压互感器进行详细说明。
?
2、在说明之前再补充一个客户经常遇到的问题，虽然市场上以2mA/2mA 最为常规，不过也有一些厂家标出 1mA/1mA ，甚至还会有 3mA/1mA 这些变比。其实对于 1mA/1mA 和 3mA/1mA 来说，在使用材料，生产工艺，还有工作原理上，与 2mA/2mA 完全一模一样，是一些厂家针对客户的需求有针对性的标出的或订制的变比规格。客户在正常选型时，还是要以 2mA/2mA 为选型原则 。
?
3、互感器工作原理：（如下图所示）当输入端输入电压时，先在被测电压后面串联一个限流电阻R ′，将被测电压转换成 2mA 左右的工作电流输入给互感器，然后互感器以 1/1 等比输出 2mA 左右电流，最后在互感器输出端并联电阻 R 或接运放，实现输出端的电压采集，从而实现了 从高电压到低电压 的 隔离 与 转换测量 。
?
4、接线方式示意图（以DL-PT202D 为例）
5、对于以上两个图的选用，当客户所需采集的电压小于互感器饱和电压时，按 图1.1 直接接电阻R进行采样即可；当客户所需采集的电压大于互感器饱和电压时，按 图1.2 接运放进行采样。
6、实际举例（用互感器DL-PT202D ，如何实现 220V 转 0.5V ？）
首先，通过了解，DL-PT202D饱和电压为 1V ，客户所需采集的电压为 0.5V 小于互感器 的1V饱和电压，所以客户只需按图 1.1 用电阻采样即可。具体使用方法如下介绍：
客户先按图1.1所示，在 220V 后面串联一个 110K Ω的限流电阻，得到 I=220V/(110K Ω +0.11K Ω ) ≈ 1.998mA ，此时 220V 时互感器工作电流为 1.998mA ，此外互感器等比输出 1.998mA 电流（暂不考虑误差），然后在互感器后面并联一个采样电阻 R=0.5V/1.998mA=250.25 Ω。即可实现 220V/0.5V 的转换。
说明：计算输入的工作电流时，0.11KΩ为互感器输入端线圈内阻，计算时需考虑在内。
?
7、如果客户将采出的电压输入给单片机AD ，则要根据 AD 的有效值与互感器饱和电压的大小比较来确定使用何种采样方式。单片机需要的是直流信号，所以互感器采采样出来的电压需先进行整流才能输入给单片机 AD 口。在设计时一定要将整流中的二极管导通电压考虑在内。
?
8、AD 简易介绍
电路里面的模拟信号转换为数字信号的电路简称AD电路， AD 分为单级性 AD 和双极性 AD 两种。 双极性AD 有效值电压是用 峰值电压除以 获得 ， 而 单极性AD， 有效值电压是用 峰值电压除以 获得 。 互感器涉及的常用AD峰值电压与有效值电压对应关系如下：
9、在设定额定工作电流时，为了更好的保证精度与线性，建议将工作电流设定在1mA~4mA
之间更为妥当。需结合考虑互感器饱和电压与负载能力。
?
10 、两种 采样 方 法 的优缺点
（ 1 ）电阻采样法
优点：线路简单， 不需要外接电源，成本较低， 精度较高。
缺点：输出电压有一定限制，负载电阻越大， 精度越差，角差越大 。
（ 2 ）运放采样法
优点：精度高 ， 相位差小，负载能力强 ， 输出电压高。对单极性AD，运放正反馈端可加固定的基准参考电压来解决。同时，为简化线路，用于相位补偿的 c 和 r ，一般不用接。如需补偿，通常采用软件方式。
缺点： 运放需外接电源，线路 复杂 ，电路整体可靠性会有所降低，设计成本也相对较高。
名称：交流微型精密电流型电压互感器
型号：DL-PT202D
规格：2mA/2mA ? ? 1mA/1mA
检测范围：0~1000V
精度等级：0.1级
主用于：电压精密测量、功率检测、配变负控无功补偿装置
结构参数：
2mA/2mA
电流型
电压互感器使用指南
?
1、很多客户在咨询电流型电压互感器时，对使用方法有所生疏。甚至会在“2mA 是电流，如何实现电压测量？”这样的基本问题上提出疑问。下面，我们针对 2mA/2mA 的电压互感器进行详细说明。
?
2、在说明之前再补充一个客户经常遇到的问题，虽然市场上以2mA/2mA 最为常规，不过也有一些厂家标出 1mA/1mA ，甚至还会有 3mA/1mA 这些变比。其实对于 1mA/1mA 和 3mA/1mA 来说，在使用材料，生产工艺，还有工作原理上，与 2mA/2mA 完全一模一样，是一些厂家针对客户的需求有针对性的标出的或订制的变比规格。客户在正常选型时，还是要以 2mA/2mA 为选型原则 。
?
3、互感器工作原理：（如下图所示）当输入端输入电压时，先在被测电压后面串联一个限流电阻R ′，将被测电压转换成 2mA 左右的工作电流输入给互感器，然后互感器以 1/1 等比输出 2mA 左右电流，最后在互感器输出端并联电阻 R 或接运放，实现输出端的电压采集，从而实现了 从高电压到低电压 的 隔离 与 转换测量 。
?
4、接线方式示意图（以DL-PT202D 为例）

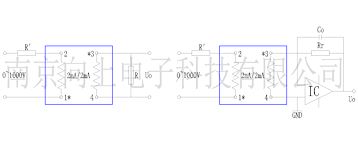

图1.1?
电阻采样图
???????????????????????图1.2?运放采样图
?
5、对于以上两个图的选用，当客户所需采集的电压小于互感器饱和电压时，按 图1.1 直接接电阻R进行采样即可；当客户所需采集的电压大于互感器饱和电压时，按 图1.2 接运放进行采样。
6、实际举例（用互感器DL-PT202D ，如何实现 220V 转 0.5V ？）
首先，通过了解，DL-PT202D饱和电压为 1V ，客户所需采集的电压为 0.5V 小于互感器 的1V饱和电压，所以客户只需按图 1.1 用电阻采样即可。具体使用方法如下介绍：
客户先按图1.1所示，在 220V 后面串联一个 110K Ω的限流电阻，得到 I=220V/(110K Ω +0.11K Ω ) ≈ 1.998mA ，此时 220V 时互感器工作电流为 1.998mA ，此外互感器等比输出 1.998mA 电流（暂不考虑误差），然后在互感器后面并联一个采样电阻 R=0.5V/1.998mA=250.25 Ω。即可实现 220V/0.5V 的转换。
说明：计算输入的工作电流时，0.11KΩ为互感器输入端线圈内阻，计算时需考虑在内。
?
7、如果客户将采出的电压输入给单片机AD ，则要根据 AD 的有效值与互感器饱和电压的大小比较来确定使用何种采样方式。单片机需要的是直流信号，所以互感器采采样出来的电压需先进行整流才能输入给单片机 AD 口。在设计时一定要将整流中的二极管导通电压考虑在内。
?
8、AD 简易介绍

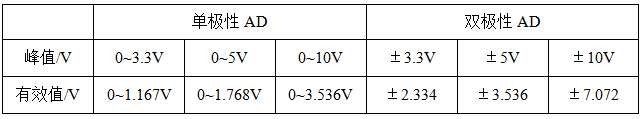

电路里面的模拟信号转换为数字信号的电路简称AD电路， AD 分为单级性 AD 和双极性 AD 两种。 双极性AD 有效值电压是用 峰值电压除以 获得 ， 而 单极性AD， 有效值电压是用 峰值电压除以 获得 。 互感器涉及的常用AD峰值电压与有效值电压对应关系如下：
9、在设定额定工作电流时，为了更好的保证精度与线性，建议将工作电流设定在1mA~4mA
之间更为妥当。需结合考虑互感器饱和电压与负载能力。
?
10 、两种 采样 方 法 的优缺点
（ 1 ）电阻采样法
优点：线路简单， 不需要外接电源，成本较低， 精度较高。
缺点：输出电压有一定限制，负载电阻越大， 精度越差，角差越大 。
（ 2 ）运放采样法
优点：精度高 ， 相位差小，负载能力强 ， 输出电压高。对单极性AD，运放正反馈端可加固定的基准参考电压来解决。同时，为简化线路，用于相位补偿的 c 和 r ，一般不用接。如需补偿，通常采用软件方式。
缺点： 运放需外接电源，线路 复杂 ，电路整体可靠性会有所降低，设计成本也相对较高。
“向上电子DL-PT202D-2mA:2mA精密电压互感器”其他说明

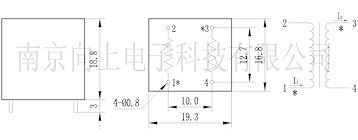

| 型号 | DL-PT202D |
| 额定变比 | 2mA/2mA |
| 线性范围 | 0~10mA |
| 测量电压 | 0~1000V |
| 空载精度 | 0.1级 |
| 线性度 | 0.1% |
| 相差 | ≤5′(补偿后) |
| 直流电阻 | 110Ω±10% |
| 最大负载 | 500Ω(2mA时) |
| 隔离耐压 | 4KV |
| 用途 | 电压测量 |
| 密封材料 | 环氧树脂 |
| 安装方式 | PCB插装 |
| 工作温度 | -45℃~+70℃ |
| ? | ? |
| ? | ? |
