品牌：	南京向上	类型：	电流互感器
型号：	DL-CT1005AP	规格：	10A/5mA
商标：	UP.ELEC	包装：	盒装
产量：

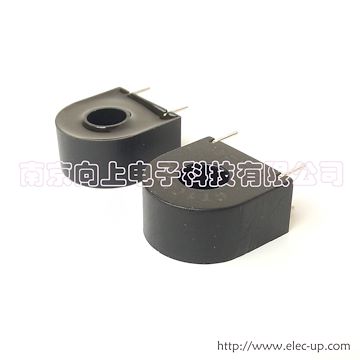

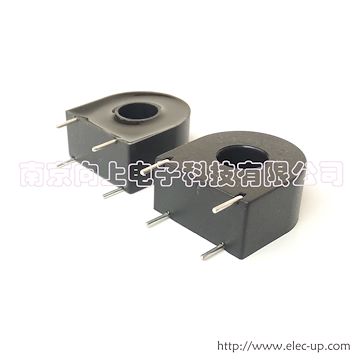

实物展示：

名称：保护用精密电流互感器
型号：DL-CT1005AP
规格：A/5mA
精度：0.2级
线性度：0.1%
线性保护范围：0~120A
主要特点：9.5mm大孔径，0~70A测量电流，保护电流0~120A

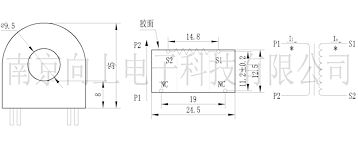

尺寸规格：

测量用电流互感器使用指南

以2000/1电流互感器为例：

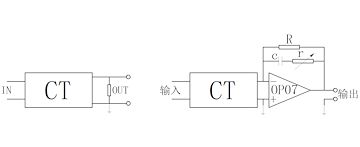

1、接线方式示意图
?
2、互感器输出最大有效值电压Umax的确定：
Umax原则上由采样回路的AD峰值电压决定。对双极性AD，Umax采用峰值电压除以1.414来确定，对单极性AD，Umax采用峰值电压除以2.828来确定。
例如：
对5VAD，互感器的最大有效值电压Vmax=5V/1.414=3.53V
对0~3.3V?AD，互感器的最大有效值电压Umax=3.3V/2.828=1.16V
3、采样电阻R的确定
?R=Umax/（Imax/2000）
?I取最大输入电流
?如最大输入电流Imax=10A,最大输出电压Umax=3.53V
R=3.53/（10/2000）=706欧
说明：
(1)?以上计算公式，同样适合有源输出和无源输出2种方式。
(2)?在选取电阻阻值时，电阻阻值不要超过Umax/（Imax/2000），否则输出电压会进入AD的饱和区。
4、两种接线方式的优劣
(1)、无源输出
优点：线路简单，精度较高。缺点：1.输出电压有一定限制，负载电阻越大，在小电流点时，相位差也越大；2.负载电阻越大，线性范围相对变小，精度也受一定影响。
(2)、有源输出
优点：精度高、相位差小，输出电压高，负载能力强。对单极性AD，运放正反馈端可加固定的基准参考电压来解决。同时，为简化线路，用于相位补偿的c和r，一般不用接。如需要补偿，通常采用软件方式。
缺点：线路稍复杂。
5、注意事项：电流互感器在使用过程中严禁开路使用，所以不要在互感器输出端接熔断器。

?

型号	DL-CT1005AP
额定电流比	10A/5mA
常通电流	0~70A（100Ω时，连续）
输出比例	2000/1
精度	0.2级
线性度	0.1%
线性范围	0~120A（10Ω时）
用途	电流精密测量与保护
使用介绍	当一次电流从P1流入互感器时，二次绕组电流从S1流入外部回路
密封材料	环氧树脂
安装方式	穿芯式安装
工作温度	-40℃~+80℃
