向上电子OPCT10AL-80A(3000/1)交流高频脉冲电流互感器
“向上电子OPCT10AL-80A(3000/1)交流高频脉冲电流互感器”参数说明
| 品牌： | 向上电子 | 类型： | 开合式互感器 |
| 型号： | OPCT10AL | 规格： | 80A(3000/1) |
| 商标： | UP.ELEC | 包装： | 25只精品盒装 |
| 产量： |
“向上电子OPCT10AL-80A(3000/1)交流高频脉冲电流互感器”详细介绍

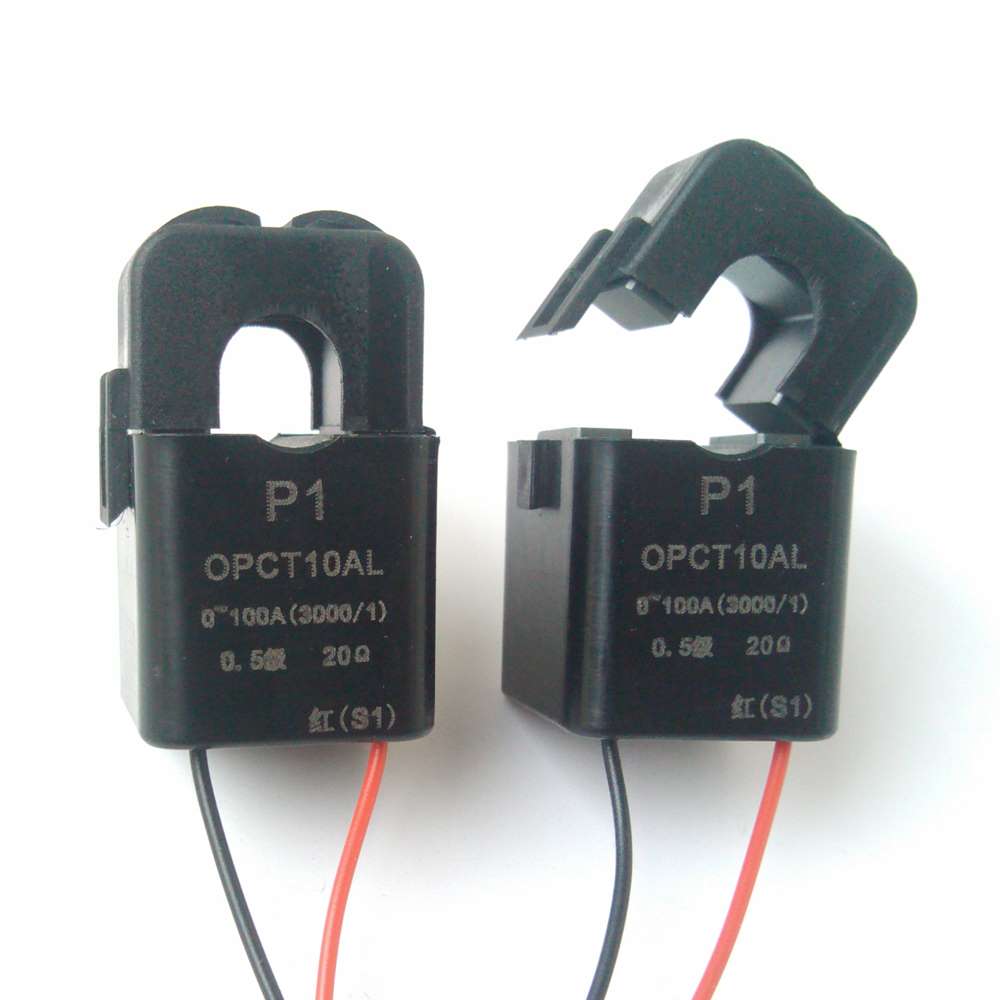

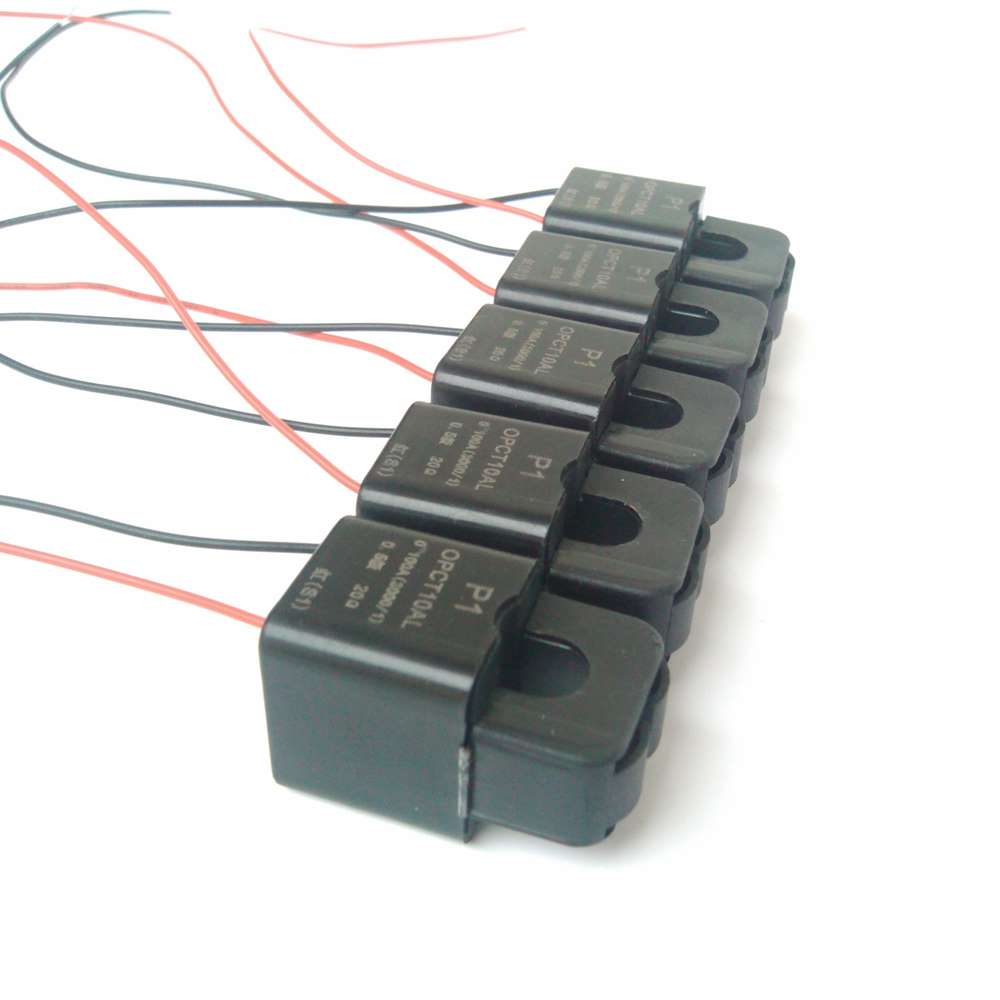

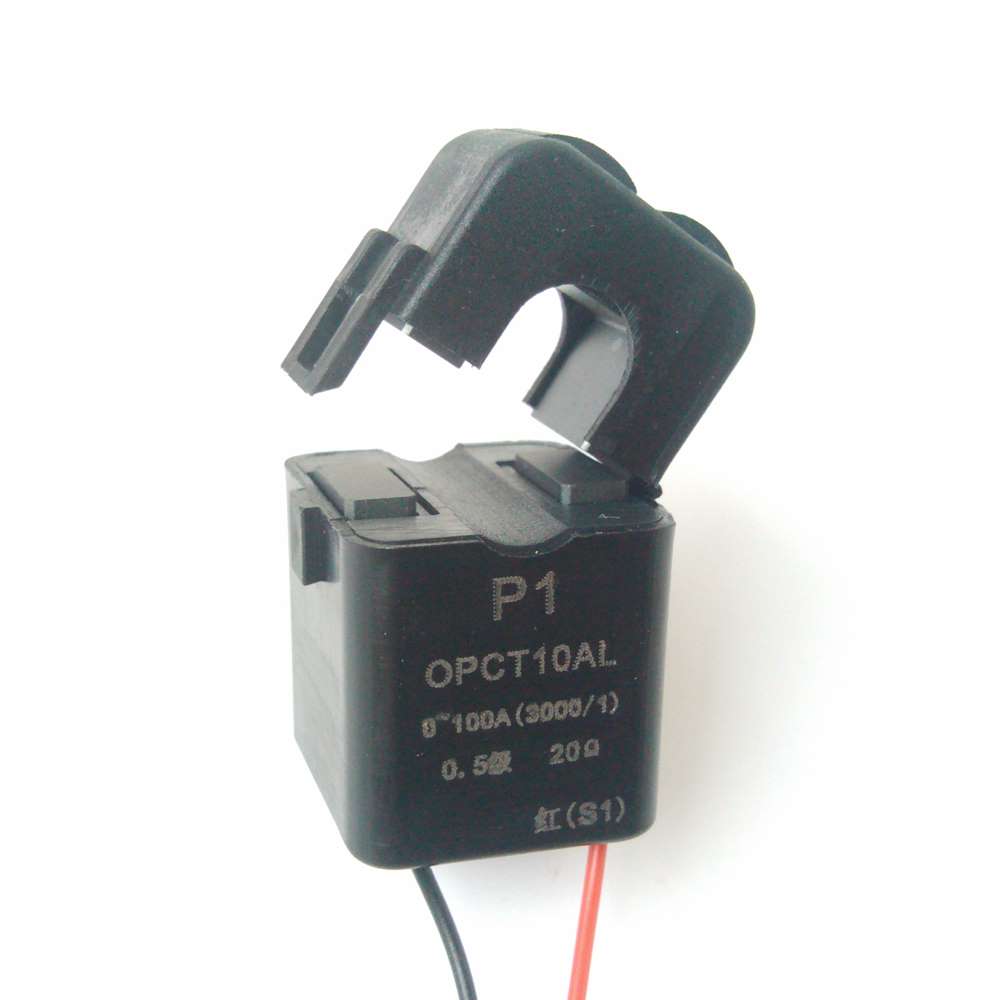

实物展示：
型号： OPCT10AL
额定输入电流： 0.01~ 8 0A
特点：与国外同类产品完全兼容
用途：用于交流电机、照明设备、空压机等的电流测量、监护和保护 、高频脉冲信号检 测、开关电源电路保护
铁芯材料：铁氧体
引线长度： 21 CM
机械强度：开合次数不小于1000次（ 20 ℃时测试）
阻燃特性：UL94-Vo
使用温度：-20 ℃ ~+50 ℃
保存温度：-30 ℃ ~+75
注意：此互感器为电流互感器，严禁开路使用，不允许在输出端接熔断器。
应用场合：线路工程改造，不断电卡装操作
型号： OPCT10AL
额定输入电流： 0.01~ 8 0A
特点：与国外同类产品完全兼容
用途：用于交流电机、照明设备、空压机等的电流测量、监护和保护 、高频脉冲信号检 测、开关电源电路保护
铁芯材料：铁氧体
引线长度： 21 CM
机械强度：开合次数不小于1000次（ 20 ℃时测试）
阻燃特性：UL94-Vo
使用温度：-20 ℃ ~+50 ℃
保存温度：-30 ℃ ~+75
注意：此互感器为电流互感器，严禁开路使用，不允许在输出端接熔断器。
应用场合：线路工程改造，不断电卡装操作
“向上电子OPCT10AL-80A(3000/1)交流高频脉冲电流互感器”其他说明
| 技?术?参?数?表 | |
| 型号 | OPCT10AL |
| 适用电流 | 0.01~80Arms（50~60Hz，RL≤100Ω） |
| 最大电流 | 100Arm连续（RL≤20Ω） |
| 适用频率 | 50Hz~200KHz |
| 输入与输出变比 | 1/3000 |
| 精度 | 0.5级 |
| 二次阻抗 | 325Ω±5% |
| 二次引线 | AWG?24# |
| 绝缘耐压（初/次级间） | AC1000V/1分钟 |
| 绝缘阻抗（初/次级间） | DC500V/100MΩ以上 |
| 重量 | 38g |
| 应用 | 高频信号检测、开关电源电路保护 |
编辑：台州向上电子科技有限公司 时间：2018/05/11
