台州向上电子科技有限公司

是否有现货：	是	品牌：	向上电子
类型：	电流互感器	型号：	DLXQ20
规格：	50A/50mA	商标：	UP.ELEC
包装：	精品袋装	产量：

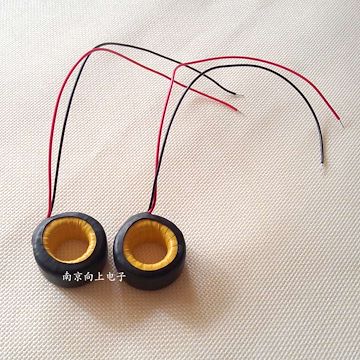

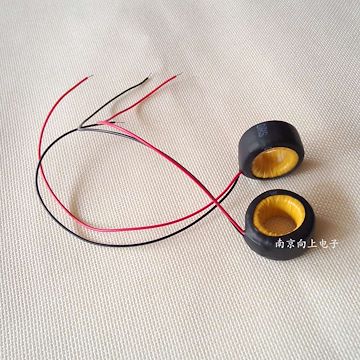

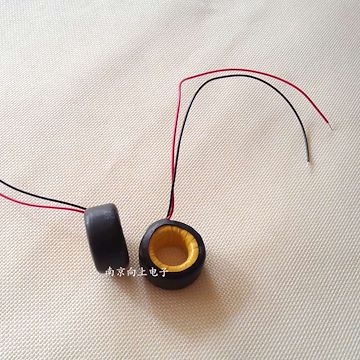

实物展示：

主要参数/
名称：线圈式电流互感器
型号：DLXQ16
规格：10A/10mA
测量范围：0~50A（80Ω时，连续）
精度：0.1级
线性度：0.1%
线性范围：0~100A（10Ω时）
线圈内阻：56Ω±5%
尺寸图/

测量用电流互感器使用指南

以2000/1电流互感器为例：
1、接线方式示意图

2、互感器输出最大有效值电压Umax的确定：
Umax原则上由采样回路的AD峰值电压决定。对双极性AD，Umax采用峰值电压除以1.414来确定，对单极性AD，Umax采用峰值电压除以2.828来确定。
例如：
对5VAD，互感器的最大有效值电压Vmax=5V/1.414=3.53V
对0~3.3V?AD，互感器的最大有效值电压Umax=3.3V/2.828=1.16V
3、采样电阻R的确定
R=Umax/（Imax/2000）
I取最大输入电流
?如最大输入电流Imax=10A,最大输出电压Umax=3.53V
R=3.53/（10/2000）=706欧
说明：
(1)?以上计算公式，同样适合有源输出和无源输出2种方式。
(2)?在选取电阻阻值时，电阻阻值不要超过Umax/（Imax/2000），否则输出电压会进入AD的饱和区。
4、两种接线方式的优劣
(1)、无源输出
优点：线路简单，精度较高。缺点：1.输出电压有一定限制，负载电阻越大，在小电流点时，相位差也越大；2.负载电阻越大，线性范围相对变小，精度也受一定影响。
(2)、有源输出
优点：精度高、相位差小，输出电压高，负载能力强。对单极性AD，运放正反馈端可加固定的基准参考电压来解决。同时，为简化线路，用于相位补偿的c和r，一般不用接。如需要补偿，通常采用软件方式。
缺点：线路稍复杂。
5、注意事项：电流互感器在使用过程中严禁开路使用，所以不要在互感器输出端接熔断器。

型号	DLXQ20
额定输入/输出	0~50A/0~50mA
常通输入电流	0~50A（R=80Ω时）
精度	0.1级
线性度	0.1%
线性范围	0~100A（RL≤10Ω）
隔离耐压	≥2KV
用途	电流精密测量
密封材料	绝缘黄皮、绝缘热缩管
安装方式	穿心式安装
工作温度	-35℃~+70℃
